氧化锆氧量分析仪测量原理

OXT1000/OCM 4000/5000系列氧量分析系统是用来测量燃烧过程中烟气和其他非可燃性气体中所含氧气浓度的仪器。
      这种测量是直插在线式测量方式，即氧传感器安装在探头顶端，探头插入烟道当中约三分之一处的位置，使氧传感器位于被测烟气之中。

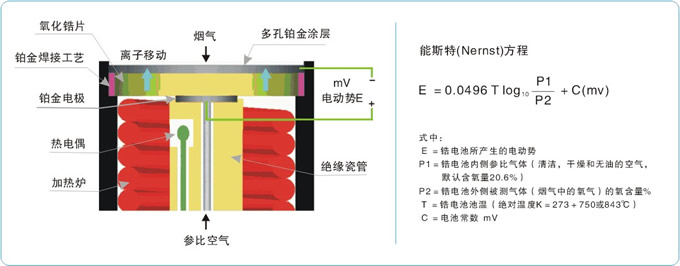

      氧传感器由一片如一元硬币大小的二氧化锆（ZrO₂）基片组成，它的两面镀有多孔铂金电极层，采用独特的铂金焊工艺，密封地焊在用不锈钢管制成的钢套的顶部。

氧传感器由内部加热器加热，而加热器受温度控制器控制，使温度保持恒定（750℃或843℃）。在这种恒温条件下，当二氧化锆基片两侧有氧浓度差出现时，则在基片两侧将产生毫伏电势信号（E）,这个毫伏电势信号的输出可以按下式（能斯特方程）计算：

我们把按照这种工艺制造出来氧传感器俗称为“锆电池” 。锆电池的特性是，当电池的参比侧和测量侧的氧含量不同时，氧离子就会从氧分压较高的一面向较低的一面迁移。此时，电池的毫伏输出信号与被测气体的氧含量的对数成反比关系。
